也許我們會奇怪，線路板的基材只有兩面有銅箔，而中間是絕緣層，那么線路板兩面或多層線路之間怎么連接在一起，使電流順暢的經過呢？
接著上一篇《PCB工藝流程二：鉆孔》（點擊了解）工序后，這一環節的“沉銅”工序會解答上述疑惑。
PCB工藝流程三：沉銅PTH
沉銅是化學鍍銅（Eletcroless Plating Copper）的簡稱，也叫做鍍通孔（Plated Through hole），簡寫為PTH。
沉銅目的：就是在已鉆孔的不導電的孔壁基材上，用化學的方法覆上一層薄薄的化學銅，為后續“圖形電鍍”工藝中的電銅電錫做準備，讓其導電。兩層或多層板完成鉆孔后就要進行PTH的流程。
工藝流程：
沉銅前磨板→除膠渣→水洗→堿性除油→水洗→粗化(微蝕)→水洗→預浸→活化→水洗→加速→沉銅→水洗→ 背光檢測 →下工序
01 PCB沉銅—沉銅前磨板
沉銅前磨板—清潔板面
PCB基板經過前鉆孔工序，難免會產生毛刺，它是造成劣質孔金屬化的最重要的隱患。沉銅前必須采用全面清潔加以解決。
PCB板子進入沉銅線前，首先會經過一個磨板機，沉銅前磨板機，采用機械方式，對板面以及內孔壁無進行初步清潔。

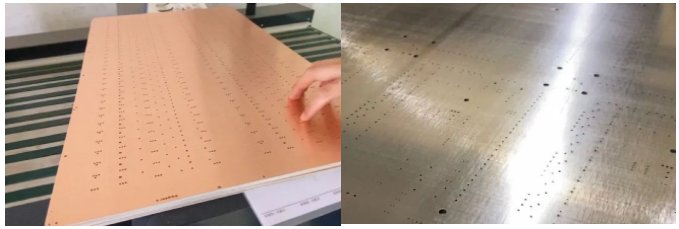

觀察上述對比圖可見：自動磨板機讓附著板面和孔內的粉塵、前工序殘留的批鋒被去除、去除氧化，為下一步化學沉銅做準備。
PCB板在生產工序流轉過程中，長時間曝光在空氣中，容易氧化影響后續”銅“的反應作用。
02 PCB沉銅—沉銅線作業

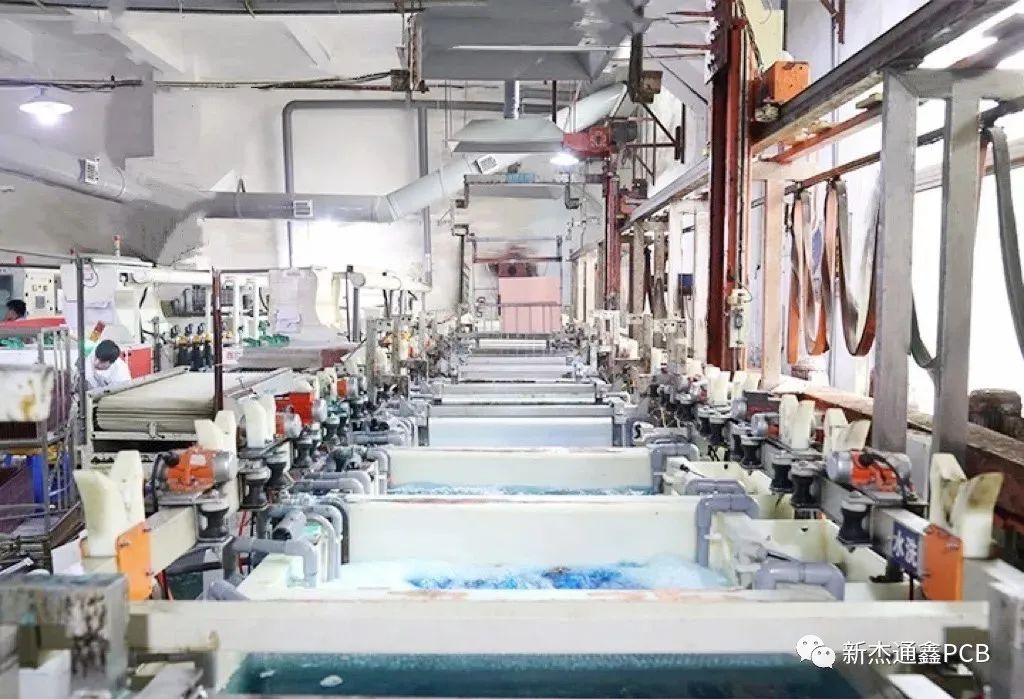

新杰通鑫PCB-沉銅線
新杰通鑫的自動沉銅線， 依次進行著不同的化學反應，由機械臂進行取板放板，專業部門同事進行實時監測，確保PCB板能順利完成沉銅反應。
沉銅線主要進行著除膠渣→堿性除油→粗化(微蝕)→預浸/活化→沉銅等步驟，一起進一步學習。
1、除膠渣
因為鉆孔時產生的高溫超過了玻璃化轉化溫度(Tg值），樹脂呈現軟化而隨鉆頭的旋轉附著上孔壁，產生膠渣。
除膠渣是為了去除鉆孔時附著在孔壁的膠渣，裸露各層需要互連的銅環。
Tg值：玻璃態轉化溫度。(本章節不做展開敘述）
除膠渣方式
高錳酸鉀與環氧樹脂反應原理
6KMnO?+(C11H12O3)n =3K2MnO4+3MnO2+3CO2↑+3H2O
在KMnO4作用下，環氧樹脂中的苯環與氧之間的鍵斷開，然后KMnO4與基團生成K2MnO4、CO2、H2O。
即經過上述反應，環氧樹脂被去除。

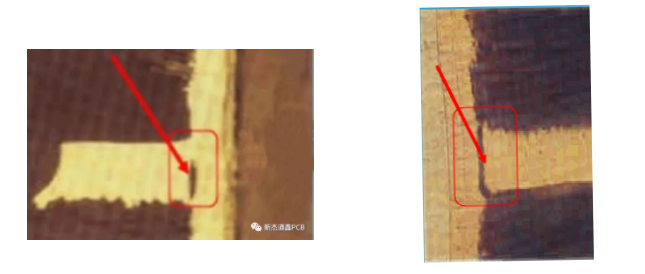

如果膠渣未除盡，會在銅孔壁與內層孔環間留下無法導通的鴻溝，造成開路。見下方示圖：
2、堿性除油
除去板面油污，指印，氧化物;對孔壁基材進行極性調整(使孔壁由負電荷調整為正電荷)便于后工序中膠體鈀（活化劑）的吸附。
除油調整的好壞直接影響到沉銅背光效果。
3、微蝕
除去板面的氧化物，粗化板面，保證后續沉銅層與基材底銅之間良好的結合力;新生成的銅面具有很強的活性，可以很好吸附膠體鈀。
4、預浸/活化處理
預浸：保護鈀槽免受前處理槽液的污染，便于后續活化液有效的活化。
活化：經前處理堿性除油極性調整后，帶正電的孔壁可有效吸附足夠帶有負電荷的膠體鈀顆粒，以保證后續沉銅的均勻性，連續性和致密性。
除油與活化對后續沉銅的質量起著十分重要的作用。因此生產中應特別注意活化的效果，保證足夠的時間，濃度(或強度)、溫度，缺一不可。
5、沉銅(化學沉銅)：
通過鈀槽的活化誘發化學沉銅自催化反應，新生成的化學銅和反應副產物氫氣都可以作為反應催化劑催化反應，使沉銅反應持續不斷進行。

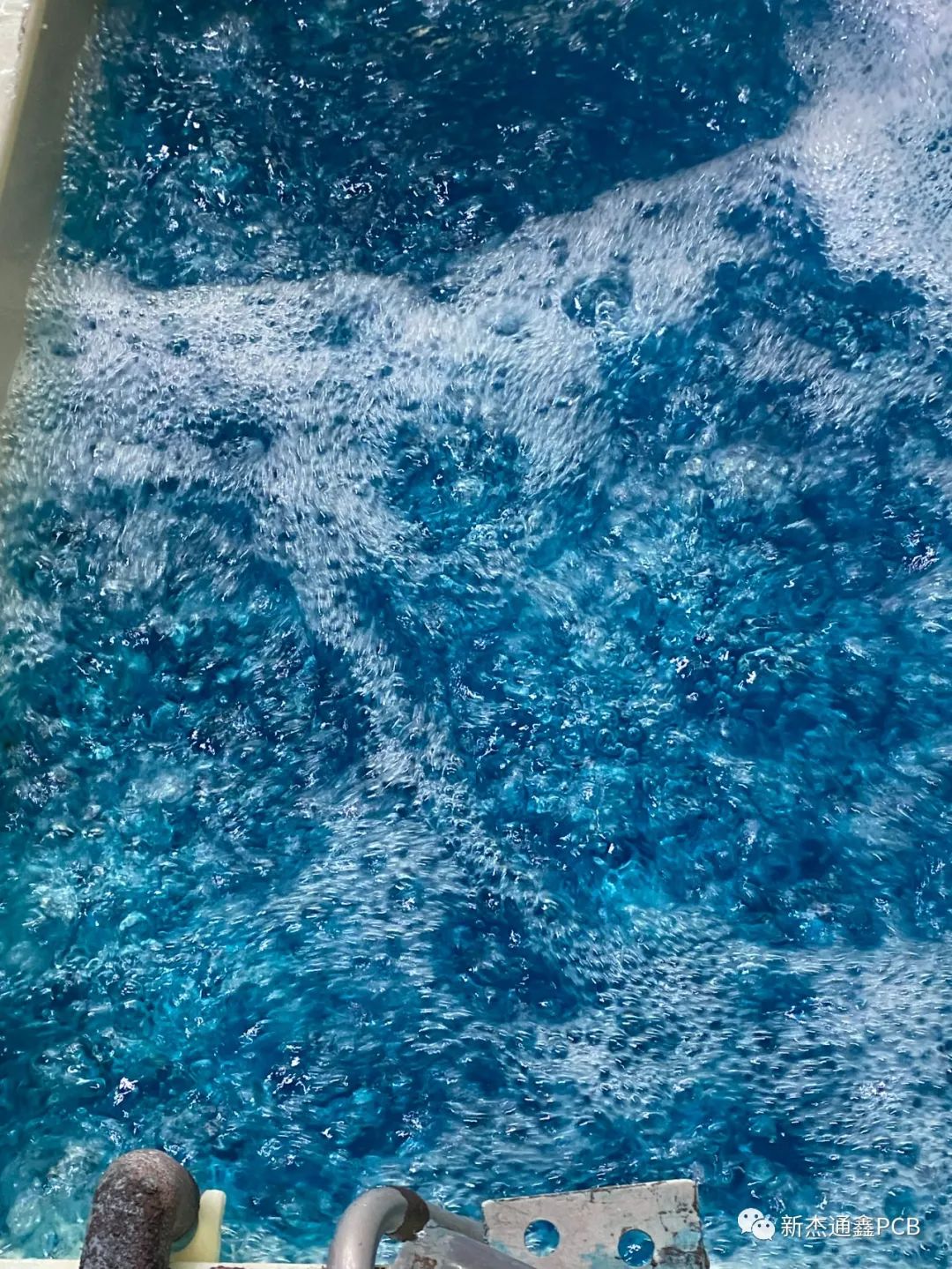

沉銅槽

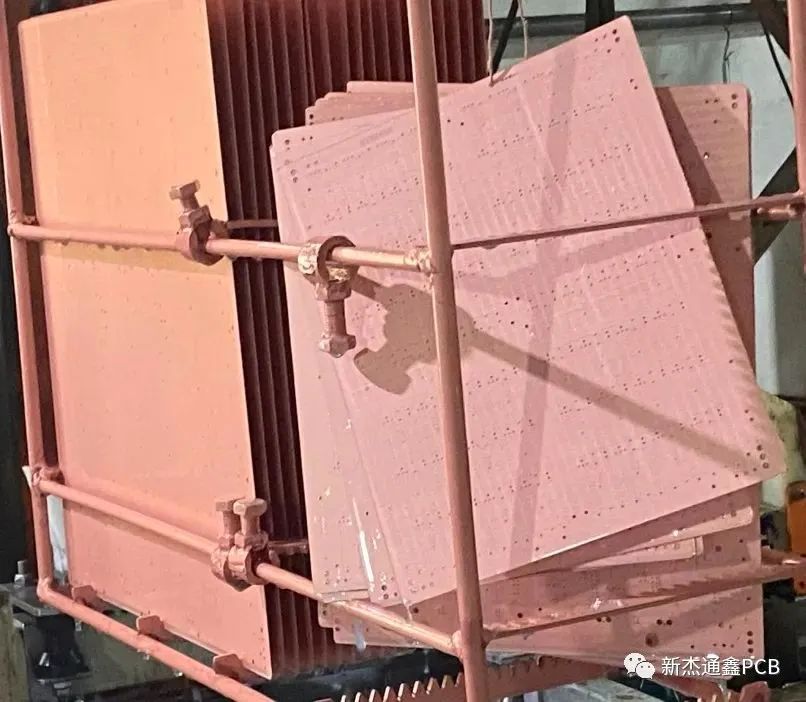

按照沉銅線作業步驟處理后，即可在板面或孔壁上沉積一層化學銅。
形成的沉銅厚度一般很薄，通常只有0.3~0.5μm，隨著化學藥水的改變，沉厚銅工藝的銅厚可以到2μm左右。
03 PCB沉銅—背光檢查
沉銅工序完成后，所有的線路板均需逐一進行品質檢測：主要是以背光測試檢驗銅的沉積覆蓋率和覆蓋完整度。
沉銅的效果將直接影響線路板的整體產品品質，因為一旦出現質量問題，往往是整個批次，而不是單一面板的問題。因此，在進行這道工序生產時，必須嚴格遵守作業規范，防止最終造成產品不可逆轉的質量隱患。
生產取樣

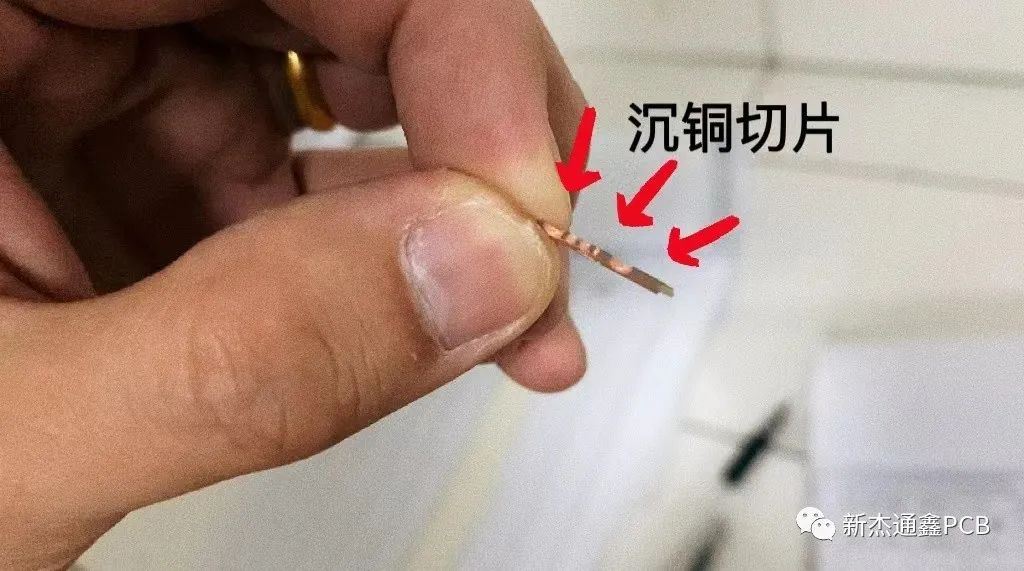

按生產批次將沉銅后線路板邊5個孔的切片，作為觀察沉銅樣品。
背光檢查
在實驗室中用放大鏡進行背光檢查，對PTH 制程鍍通孔的沉積覆蓋率做評估和監控(PTHprocess）

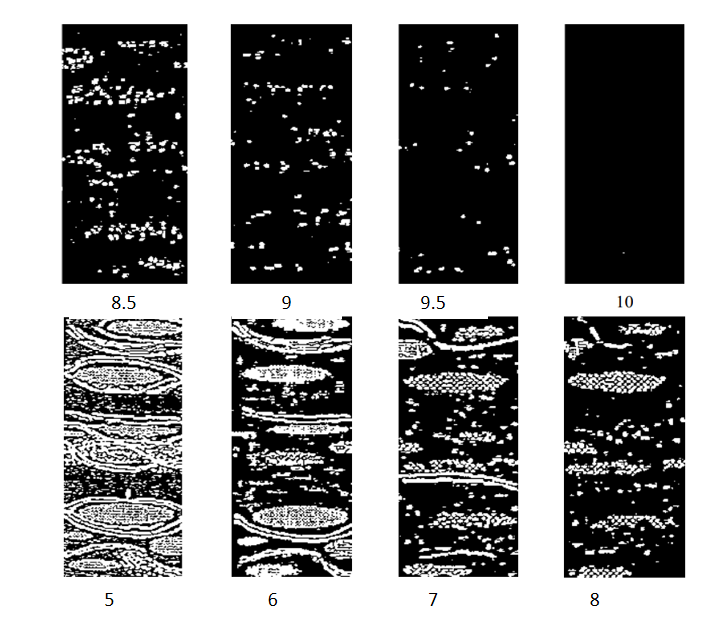

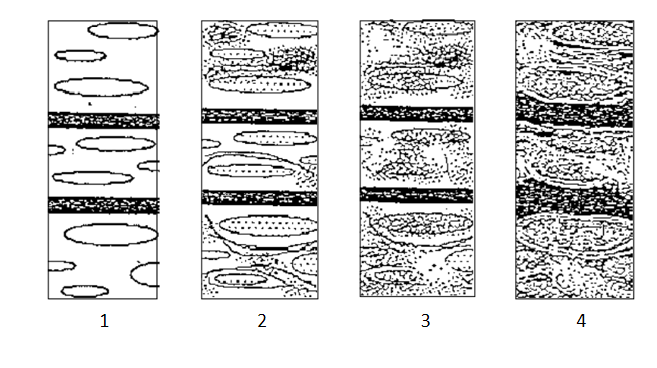

背光檢查標準圖
質量評定
一般線路板廠按照大于或等于9/9.5級為劃分點，判定為合格。我們公司背光等級要求是大于或等于9.5級判定為合格，不合格品需要二次返工。
對PTH 制程鍍通孔的沉積覆蓋率的評估和監控(PTHprocess)是一個十分重要的質量控制的檢查。
這樣可以確保化學銅沉積處理后的鍍層可以有效的提供后續鍍通孔的導電和其他性能要求，也可以及時發現生產線的一些無法預知的問題及時地在該環節流程進行必要的或者可能返工處理。
線路板行業需要關注每一環節品質監管，才是保證最終成品的完美交付。
