難度板、半孔板、厚銅、細密線路板通通搞定！
PCB工藝流程四：線路圖形

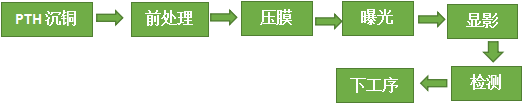

工藝流程圖示：
目的：
經過鉆孔及通孔電鍍后,內外層已經連通,本制程制作線路圖形,以達電性的完整。
01 圖形線路制作全流程
一、壓膜(Lamination)
經處理的基板銅面透過“熱壓方式”貼上抗蝕干膜。

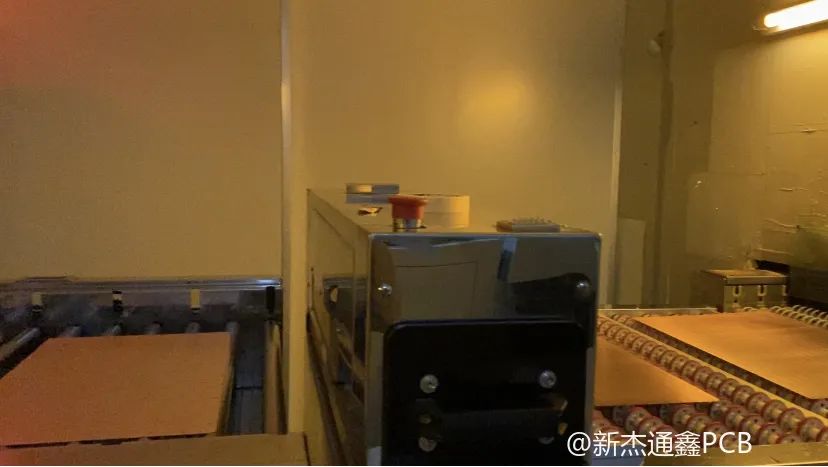

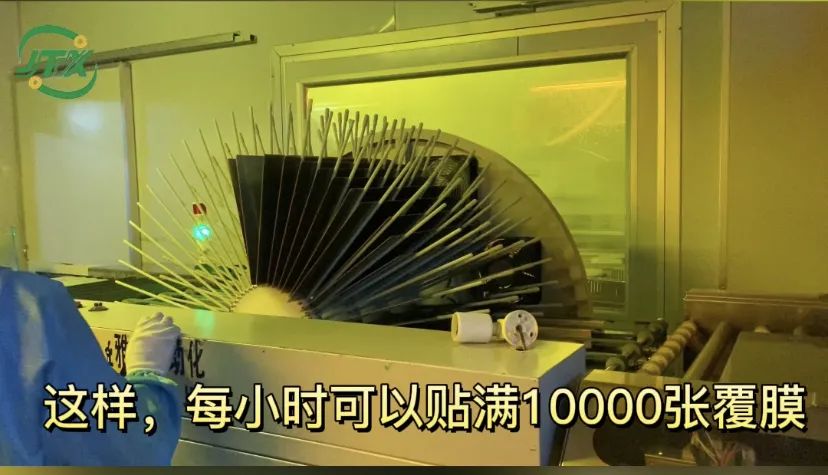

自動貼膜設備，讓基材板從進入設備到冷卻環節都受控，使得壓膜處理效率大大提高。
壓膜過程基本圖解：
藍色層為干膜層，實際僅薄薄一層。
二、曝光工序
LDI(laser direct imaging)曝光機設備上，導入對應的線路圖形文件，放入壓好膜的基材板，執行曝光，用激光光源能量使得圖形區域的干膜固化。

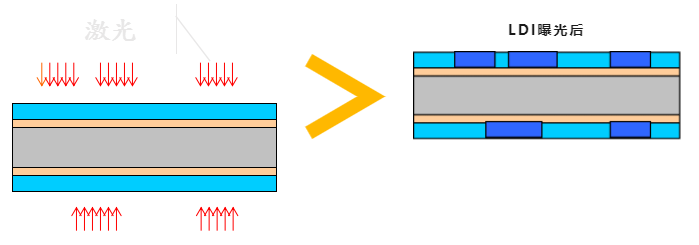

曝光過程基本圖解：

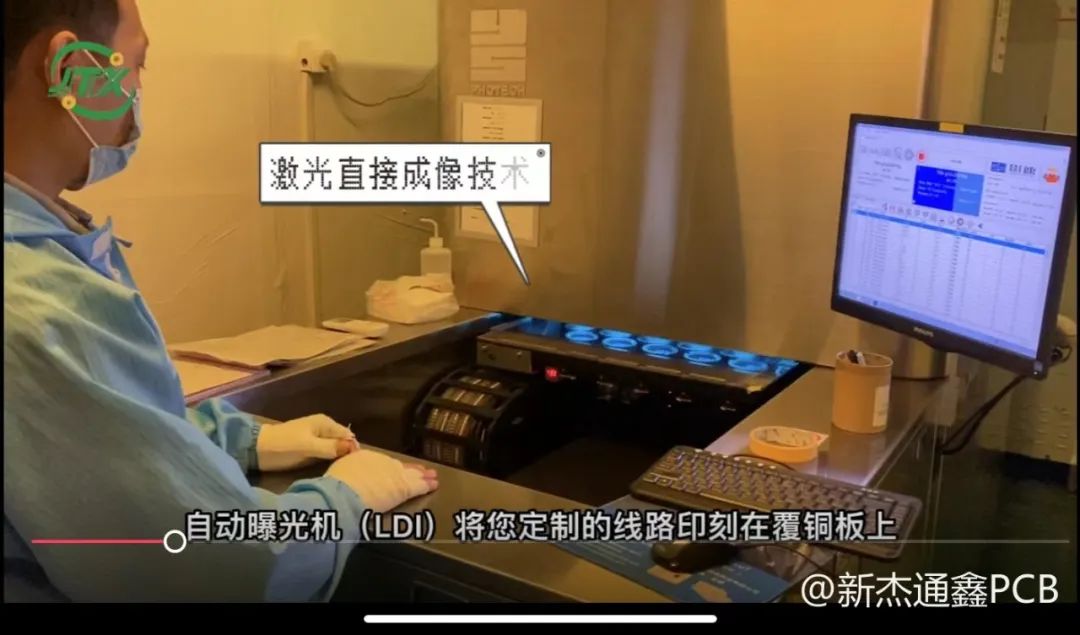

精密線路—“LDI曝光機”
其通過激光掃描的方法直接將圖像在PCB上成像，圖像更精細更精準。
實際生產中，我們利用LDI曝光機進行高精度曝光，對于需求高精密度的通訊模塊板、工業板而言，線路最小線寬線距能滿足2.5微米，以此滿足PCB板的精密線路設計。
三、顯影工序
未固化的干膜,使用顯影液進行沖洗從而圖像在板面清晰顯露出來，而固化的干膜，不會被顯影液洗掉，則保留在板面上作為電鍍的抗鍍層或蝕刻的保護層。

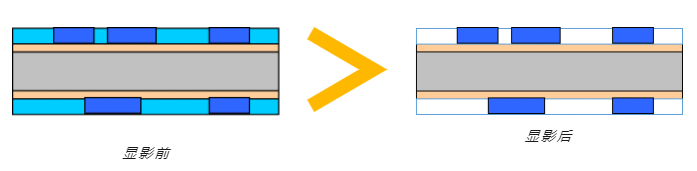

顯影過程基本圖解：
02 圖形線路的檢測
每個小環節都會進行組內外觀線路檢查，在“線路圖形”工序完成后會進行品質檢測。
AOI檢驗
全稱為Automatic Optical Inspection，自動光學檢測。
目的：
通過光學反射原理將圖像回饋至設備處理，與設定的邏輯判斷原則或資料圖形相比較，找出缺點位置。
不良品會進行數量批次統計，并且攔截下來；合格品才能進入下工序。
